SERWIS BOSCHA | UKŁAD STEROWANIA WTRYSKIWACZY COMMON RAIL

Układ sterowania wtryskiwaczy Common Rail to zaawansowany system, który umożliwia precyzyjną kontrolę procesu wtrysku paliwa do cylindrów silnika. Głównym elementem układu jest wysokociśnieniowa pompa zasilająca paliwo do magazynu common rail, skąd trafia ono do każdego z wtryskiwaczy. Sterowanie procesem wtrysku paliwa odbywa się przy pomocy elektronicznego sterownika, który odbiera informacje z różnych czujników mierzących np. prędkość obrotową silnika, temperaturę czy ciśnienie w magazynie common rail. Dzięki temu, układ jest w stanie dostosować parametry wtrysku do zmieniających się warunków i zapewnić optymalną ilość paliwa dla każdego z cylindrów. W efekcie, układ sterowania wtryskiwaczy Common Rail przyczynia się do zmniejszenia zużycia paliwa, redukcji emisji spalin i poprawy osiągów silnika.

Elektroniczny układ sterowania silnika Common Rail ZS

Początki elektronicznych układów sterowania w silnikach spalinowych sięgają 1967 roku, w którym to firma Bosch wprowadziła pierwszy elektroniczny układ sterowania procesem wtrysku benzyny (D-Jetronic) w modelu 1600E firmy Volkswagen. Aczkolwiek w silnikach wysokoprężnych przez długi jeszcze czas używane było mechaniczne sterowanie procesem wtrysku, a jednym z pierwszych sterowanych elektronicznie urządzeń w silnikach o zapłonie samoczynnym była wielosekcyjna, pompowtryskiwacz promieniowa pompa firmy Bosch o nazwie VP44, która znalazła zastosowanie w silnikach marki BMW. Natomiast współczesne układy sterowania montowane w samochodach są tak mocno rozbudowane, iż moc obliczeniowa mikroprocesora znacząco przewyższa tę stosowaną w komputerach służących do sterowania lotem wahadłowca kosmicznego. Wprowadzenie elektronicznych układów Common Rail sterowania silników ZS w głównej mierze uwarunkowane było coraz bardziej restrykcyjnymi wymaganiami dotyczącymi ograniczenia emisji szkodliwych składników spalin. Użycie takiego systemu wpłynęło korzystnie na poprawę takich parametrów jak:
- ograniczenie jednostkowego zużycia paliwa,
- poprawę dynamiki silnika,
- poprawę elastyczności i bezpieczeństwa podczas jazdy,
- możliwości łatwego rozruchu,
- ochronę silnika przed uszkodzeniem poprzez wprowadzenie w stan awaryjnego unieruchomienia.
Udało się to wszystko uzyskać dzięki rozwojowi mikroelektroniki i informatyki, które zapoczątkowały pojawianie się coraz większej liczby urządzeń i układów elektronicznych. W związku z powyższym nastąpiło upowszechnienie układów elektronicznego sterowania we współczesnych samochodach, których dalszy rozwój przyczynił się do elektronizacji samej jednostki napędowej. W rezultacie elektroniczne sterowanie silnika Common Rail o zapłonie samoczynnym (ang. Electronic Diesel Control w skrócie EDC) przeobraziło pracę i obsługę serwisową silnika w sposób znaczący poprzez stworzenie jednostki napędowej, w której kierujący pojazdem wysyła tylko sygnały poprzez na przykład zmianę położenia pedału przyśpieszenia, które pośrednio wpływają na charakter pracy silnika, a nie jak to miało miejsce bezpośrednio poprzez sterowanie mechaniczne. Zatem całą kontrole nad poprawnością pracy silnika przejęła elektroniczna jednostka sterująca. W skład układu EDC zalicza się trzy bloki funkcyjne, którymi są:
- czujniki i nadajniki wartości znamionowych służące do przesyłania do modułu sterującego informacji o stanie pracy silnika w postaci zmierzonych wartości fizycznych w formie sygnału elektrycznego,
- moduł sterujący, odbierający i przetwarzający otrzymane sygnały wejściowe, a następnie wysyłający elektryczne sygnały wyjściowe do elementów wykonawczych odpowiednio dopasowanych przez regulacyjny algorytm obliczeniowy,
- nastawniki (elementy wykonawcze) przetwarzające informacje otrzymywane od modułu sterującego w postaci sygnału elektrycznego na wyjściowe sygnały mechaniczne.

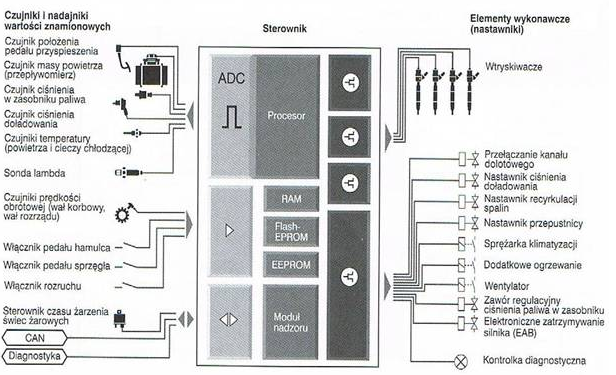

Na rysunku 3.1 przedstawiono schemat obrazujący w sposób graficzny poszczególne bloki funkcyjne elektronicznego układu sterowania silników wysokoprężnych i ich elementy składowe.

Rys. 3.1. Schemat elektronicznego układu sterowania silników Common Rail ZS z podziałem na poszczególne bloki funkcyjne

Wszystkie te informacje zbierane w sterowniku silnika dają możliwość szybkiej i pewnej diagnozy silnika przez Serwis Boscha, a to skutkuje, że naprawa wtrysków, czy ich wymiana na nowe jest zawsze zasadna. Wymiana informacji pomiędzy poszczególnymi blokami funkcyjnymi to nic innego jak elektroniczne sterowanie silnika, które w odpowiedni sposób i w odpowiednim czasie odbiera oraz przesyła informacje między poszczególnymi elementami układu Common Rail Bosch/Delphi/Denso/Siemens VDO a tym samym gwarantuje właściwą pracę silnika. Odwiedź nasze kolejne strony, gdzie zostaną omówione dokładniej informacje dotyczące wymagań, zasady działania, sterowania oraz wymiany danych, jakie stosuje się w elektronicznych układach sterowania silników ZS.
