NAPRAWA POMPY WTRYSKOWEJ | CZYSZCZENIE WTRYSKÓW

Naprawa pompy wtryskowej i czyszczenie wtrysków to dwie usługi, które są ze sobą silnie powiązane, ponieważ pompa wtryskowa i wtryski pracują razem w układzie wtryskowym silnika Diesla i są odpowiedzialne za precyzyjne wtryskiwanie paliwa do komór spalania. Naprawa pompy wtryskowej polega na przeprowadzeniu szczegółowej diagnostyki i identyfikacji problemów związanych z pompą, a następnie na wymianie lub naprawie uszkodzonych elementów, takich jak np. tłoki, pierścienie uszczelniające, zawory, układ pompy wysokiego ciśnienia itp. Celem naprawy pompy wtryskowej jest przywrócenie jej pierwotnej wydajności i sprawności, co pozwoli na poprawę osiągów silnika i zmniejszenie zużycia paliwa. Czyszczenie wtrysków to proces oczyszczania wtrysków z nagromadzonej na nich zanieczyszczeń, takich jak osady, sadza, olej, woda i inne substancje, które mogą wpłynąć na dokładność i wydajność wtrysku paliwa. Czyszczenie wtrysków można przeprowadzić na kilka sposobów, np. poprzez użycie specjalnych środków chemicznych, ultradźwięków, czy też przez mechaniczne czyszczenie.

1. Uszkodzenia pompy wtryskowej powstające na skutek zużycia zmęczeniowego

Jest to już ostatni rodzaj tribologicznego zużycia przyczyniający się do uszkodzeń i naprawy pompy wtryskowej wysokiego ciśnienia Common Rail i wtryskiwaczy aparatury paliwowej silnika diesla. Można powiedzieć, iż ten rodzaj zużycia jest kumulacją wszystkich zużyć powstających w czasie pracy pomp wysokiego ciśnienia i wtryskiwaczy, na skutek, których zachodzą nieodwracalne zjawiska powodujące destrukcję elementu. „Zużywanie zmęczeniowe jest rodzajem zużycia, w którym lokalna utrata spójności i związane z nią ubytki materiału są spowodowane zmęczeniem materiału w wyniku cyklicznego oddziaływania naprężeń kontaktowych w warstwach wierzchnich kojarzonych elementów tarciowych”. Po stwierdzeniu tego typu defektów pompy potrzebne jest zawsze czyszczenie wtrysków Common Rai, ponieważ opiłki, które dostają się do wtryskiwacza z pompy, mogą go całkowicie zablokować i zniszczyć. Wtryskiwacze Common Rail poza filtrem głównym paliwa nie posiadają innych zabezpieczeń przed ciałami obcymi, jak np. magnez dlatego dostanie się fragmentów elementów pompy wysokiego ciśnienia do nich spowoduje, że regeneracja wtryskiwaczy lub wymiana wtryskiwaczy na nowe wydaje się pewne. Najlepiej takie naprawy wykonywać w Bosch Diesel Service, bo regeneracja wykonana zgodnie z technologią producenta Bosch, Delphi, Denso i Siemens daje gwarancje długiej i bezawaryjnej eksploatacji. Cena źle wykonanej naprawy jest wysoka, bo może skutkować uszkodzeniem silnika diesla. Dotyczy to też w dużej mierze pompowtryskiwaczy i pomp PLD.

Czyszczenie wtrysków Common Rail różne rodzaje

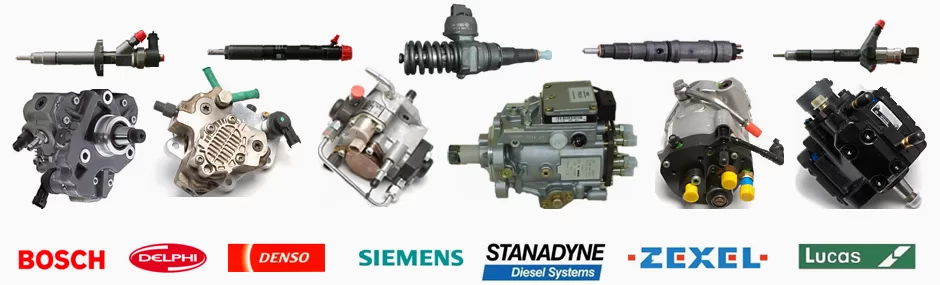

Naprawa pompy wtryskowej wysokiego ciśnienia Common Rail – rodzaje pomp

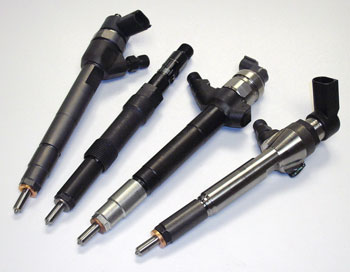

Wygląd wtryskiwaczy Bosch, Denso, Siemens VDO, Delphi dla porównania, które naprawiamy

Czyszczenie wtryskiwaczy Siemens VDO CR

Denso czyszczenie wtrysków Common Rail

W wyniku sumowania się odkształceń w warstwie powierzchniowej poprzez oddziaływanie własnych naprężeń i naprężeń od obciążeń z zewnątrz, w miejscach kumulowania się naprężeń powstają zmęczeniowe mikropęknięcia powierzchniowe, przechodzące następnie w makro pęknięcia. W końcowej fazie dochodzi do odrywania od rdzenia „kawałeczków” metalu z elementów pompy Common Rail. Przy tego rodzaju oddziaływaniu przez długi czas nie występują ubytki metalu, a jedynie makro odkształcenia. Przekroczenie krańcowej liczby cykli obciążeń i uzyskanie granicy zmęczenia przez pojedyncze mikro objętości metalu warstwy powierzchniowej uznaje się za początek końcowego okresu przydatności fragmentu części pompy wtryskowej Common Rail do eksploatacji. Zużycie zmęczeniowe warstwy wierzchniej należy różnicować od zużycia zmęczeniowego objętościowego. Skutkiem procesów zużycia warstwy powierzchniowej są miejscowe deficyty materiału warstwy wierzchniej. W przypadku zużycia zmęczeniowego są to pęknięcia zmęczeniowe. Zużycie zmęczeniowe może wystąpić najczęściej w obszarach styku takich par trybologicznych jak:
- poruszająca się kulka po zakrzywionej krawędzi,
- kulka poruszająca się po płaszczyźnie,
- walec poruszający się po płaszczyźnie,
- dwa walce nawzajem współpracujące,
- zęby kół zębatych, itd.
W związku z powyższym miejscami występowania zużycia zmęczeniowego w elementach wtryskowych i pompach układu zasilania Common Rail są przede wszystkim miejsca współpracy krzywki napędowej z sekcjami tłoczącymi pompy wysokiego ciśnienia oraz miejsce współpracy wtryskiwacza, dokładniej iglicy rozpylacza z gniazdem, w którym się ona porusza. Jednocześnie wskazane obszary są najczęściej występującymi miejscami tego przykładu zużyć, z wyraźną przewagą uszkodzeń zachodzących w pompach wysokiego ciśnienia (rys. 4.7). Wynika to w głównej mierze z większych miejscowych obciążeń działających na skutek dużych prędkości obrotowych jak i znacznych sił powstających w czasie napędzania sekcji tłoczących przez pierścień krzywkowy. Pompa wtryskowa i jej regeneracja jest możliwa jak mówiliśmy wcześniej niestety wtryskiwacz piezoelektryczny jest w tym wypadku do wymiany.
Warto również wspomnieć, iż występują trzy rodzaje zużycia zmęczeniowego, tj.:
- spalling,
- pitting,
- fretting.

Rys. 4.7. Przykład zużycia zmęczeniowego elementów pompy wysokiego ciśnienia Common Rail: a - wyraźne pęknięcia zmęczeniowe pierścienia krzywkowego, b - popękany talerzyk sekcji tłoczącej pompy, c - wyraźne odkształcenia wnętrza sekcji tłoczącej

Regeneracja pompy wtryskowej wysokiego ciśnienia Common Rail na EPS 815 firmy Bosch

EPS 708 Bosch do naprawy wtryskiwaczy piezoelektrycznych i pomp Common Rail Denso, Delphi, Siemens

Spalling | Pompa Common Rail

Spalling to odmiana zużycia zmęczeniowego charakteryzująca się łuszczeniem odbywającym się w sposób stopniowy na skutek nagromadzenia naprężeń w warstwie wierzchniej wzajemnie współpracujących elementów tarciowych w czasie występującego suchego styku w granicach naprężeń Hertza, przy towarzyszących cyklicznych naprężeniach kontaktowych. Powoduje to powstanie mikropęknięć w pompie Common Rail, a następnie ich rozprzestrzenienie, które skutkuje oderwaniem się cząstek od podłoża. Natomiast pitting to zużycie zmęczeniowe zwane zużyciem gruzełkowym. Spowodowane jest systematycznymi oddziaływaniami naprężeń kontaktowych wzajemnie stykających się elementów także obecne w e wtryskiwaczach elektromagnetycznych. Występuje przy smarowym styku w granicach naprężeń Hertza, a więc powstaje mimo obszarów smarowych, które dodatkowo po wystąpieniu pęknięć mogą powodować ich rozszerzanie w wyniku np. rozklinowującego działania oleju. Zjawisko to zachodzi od 2 do 4 razy wolniej niż zjawisko spallingu, a powstałe uszkodzenia są również znacznie mniejsze. Z kolei fretting występuje w miejscach połączeń nieruchomych lub połączeń o minimalnych przemieszczeniach. Na proces zużycia tego rodzaju składają się zjawiska mechaniczne, termiczne, chemiczne, a nawet elektryczne występujące w sferach kontaktu ciał lub ich przemieszczeń posuwisto-zwrotnych lub obrotowych. Może być również wynikiem następujących cyklicznie pulsacji, drgań czy innego rodzaju obciążeń.
